Aspectos importantes a considerar para la aplicación de electrodos revestidos, microalambres y alambres tubulares.

Acero al carbón	3/32” (2.3mm) Amperaje Recomendado	1/8” (3.2mm) Amperaje Recomendado	5/32” (4.0mm) Amperaje Recomendado	3/16” (4.8mm) Amperaje Recomendado
Electrodo tipo 6010	60 – 80	80 – 120	110 – 160	140 – 190
Electrodo tipo 6011	50 – 85	80 – 125	120 – 165
Electrodo tipo 6013	55 – 90	85 – 130	125 – 165	150 – 190
Electrodo tipo 7018	70 – 100	90 – 145	130 – 175	160 – 105

Acero inoxidable	3/32” (2.3mm) Amperaje Recomendado	1/8” (3.2mm) Amperaje Recomendado	5/32” (4.0mm) Amperaje Recomendado	3/16” (4.8mm) Amperaje Recomendado
Electrodo tipo 308	50 – 75	70 – 100	95 – 130
Electrodo tipo 316	50 – 80	75 – 105	100 – 135
Electrodo tipo 309	60 – 85	80 – 105
Electrodo tipo 310	50 – 75	75 – 105	95 – 130	125 – 160

Hierro colado	3/32” (2.3mm) Amperaje Recomendado	1/8” (3.2mm) Amperaje Recomendado	5/32” (4.0mm) Amperaje Recomendado	3/16” (4.8mm) Amperaje Recomendado
Electrodo Maquinable	70 – 90	70 – 100	110 – 140
Electrodo Semi – Maquinable		75 – 105	110 – 150

Diámetro de alambre	Corriente (Amperes)	Voltaje
0.045”	140 – 160	24 – 27
	140 – 160	25 – 28
	180 – 200	26 – 29
	200 – 220	27 – 30
	220 – 240	27 – 30
1/16”	200 – 240	25 – 28
	240 – 260	25 – 28
	260 – 280	26 – 29
3/32”	300 – 380	26 – 32

Diámetro de alambre	Corriente (Amperes)	Voltaje
0.023 (0.6)	120 – 140	16 – 22
0.030 (0.8)	120 – 140	16 – 22
0.035 (0.9)	160 – 180	18 – 24
0.045 (1.1)	190 – 220	20 – 26

Antes de usar el cilindro, verifique la etiqueta y el color de la ojiva para comprobar que contenga el gas requerido.	Si detecta alguna fuga en la válvula del cilindro, mueva éste a un área abierta lejos de cualquier fuente de ignición. Coloque señales de prevención, notifique a su proveedor de gases.	NUNCA trasvase gases.	NUNCA acerque flamas al cilindro ni lo exponga a altas temperaturas.
Verifique que las válvulas y las conexiones sean las adecuadas para el gas o líquido a utilizar.	Siempre utilice las herramientas adecuadas para conectar o desconectar su equipo.	Nunca sustituya un gas por otro. Verifique siempre en la etiqueta el gas contenido.	Los cilindros en uso deberán mantenerse en posición vertical y sujetos a un poste, columna, pared o carro portacilindros.
Colóquese a un lado del regulador cuando abra la válvula del cilindro.	NO cambie ni force las conexiones de un cilindro o DEWAR. Si éstas no acoplan con las conexiones de su equipo notifique a su proveedor de gases	Sólo personal autorizado y calificado puede operar los contenedores y tanques con gases o líquidos criogénicos.	Todos los cilindros deberán transportarse en posición vertical, sujetos a un carro portacilindros y con el capuchón se seguridad puesto.
Verifique fugas solo con agua o jabón.	Cuando maneje cilindros con oxígeno, no use grases, aceites o derivados de hidrocarburos, ya que en contacto con oxígeno, éstas pueden reaccionar violentamente.	Prohibido retirar cilindros de respaldo de emergencia de la central de gases	Todos los cilindros que no estén en uso, llenos o vacios, deben almacenarse en posición vertical y con el capuchón de seguridad puesto.

Gas	Fórmula química
Argón	Ar
Acetileno	C2H2
Nitrógeno	N2
Oxígeno	O2
Dióxido de carbono ó Bióxido de carbono	CO2
Helio	He
Hidrógeno	H2

Purgue las válvulas de los cilindros antes de instalar los reguladores.	Purgue individualmente los conductos de oxígeno y gas combustible del maneral y boquilla antes de encenderlos.
Afloje el tornillo de los reguladores antes de abrir la válvula del cilindro.	Encienda el gas combustible en el soplete antes de abrir la válvula de oxígeno.
Al abrir la válvula del cilindro, colóquese junto al cilindro en el lado opuesto al que está colocando el regulador.	No use aceite, grasas o derivados de hidrocarburos en las conexiones, válvulas, reguladores, maneral, soplete o cualquier parte que tenga contacto con el oxígeno.
Abra y cierre las válvulas de los cilindros lentamente.	No use oxígeno como sustituto de aire comprimido.
Nunca utilice acetileno comprimido a presiones superiores a 1 kg/cm2.	Mantenga el gas y materiales combustibles alejados del calor.

Es necesario mantener las mangas de la camisa sin enrollarlas al trabajar. Se deberá utilizar guantes y casco. Se deberá utilizar un lente con la sombra correcta. Las personas que se encuentren observando las actividades también deberán utilizar protección adecuada.	Es necesario protegerse contra destellos de arco, resplandores, lesiones mecánicas u otros incidentes. Se deberán utilizar lentes de seguridad con la sombra adecuada
Se debe utilizar ropa protectora resistente al calor y/o al fuego, delantal o pechera, protección para las piernas, mangas y guantes.	Se debe utilizar calzado alto para evitar que la escoria o material incandescente penetre al pie. NO utilice calzado flojo, mal abrochado o bajo.
Se debe usar ropa limpia. No use ropa que se haya manchado con aceite o grasa.	Es necesario que haya una ventilación adecuada en el área de trabajo de corte o soldadura
Se deberá utilizar protección auditiva, no sólo porque haya ruido, sino porque también existe la posibilidad de que el chisporroteo o las chispas pudieran penetrar en los oídos.	Se deberá utilizar una capucha de mezclilla o de algún material resistente al fuego o alguna otra protección para la cabeza en contra de chispas o chisporroteo.
Se deberá proteger a los trabajadores que se encuentran laborando cerca del área de trabajo para evitar que sean lesionados debido a la exposición a la radiación por arco. Si su estación no puede ser protegida, todas las personas que se encuentren en un rango de 23 metros de distancia del lugar, deberán utilizar protección ocular cuando se estén llevando a cabo operaciones de corte o soldadura.

Una instalación inadecuada, un aterrizaje incorrecto, así como la operación y mantenimiento erróneo del equipo eléctrico pueden generar riesgos importantes. Para evitar descargas eléctricas aplique las prácticas recomendadas que se alistan a continuación:

Todo el equipo y la pieza de trabajo deberán aterrizarse.	Los cables que se utilicen deben ser del tamaño y calibre correcto.	Todas las conexiones eléctricas deben estar bien hechas, apretadas, limpias y secas.
Para evitar descargas eléctricas es aconsejable mantener las áreas de trabajo, el equipo y la ropa secos en todo momento.	No utilice cables dañados, desgastados o pelados.	Evite que haya voltajes de circuito abierto. Este puede causar una descarga eléctrica.
Se deben utilizar guantes aislados cuando se ajuste o conecte el equipo. La corriente debe cortarse.	Los cilindros que contengan gases deberán mantenerse alejados de los lugares donde se realicen trabajos de soldadura para evitar así quemaduras con arcos a los cilindros.	Todas las conexiones eléctricas deberán ser realizadas por personal calificado y entrenado.

Es necesario mantener las mangas de la camisa sin enrollarlas al trabajar. Se deberá utilizar guantes y casco. Se deberá utilizar un lente con la sombra correcta. Las personas que se encuentren observando las actividades también deberán utilizar protección adecuada.	Es necesario protegerse contra destellos de arco, resplandores, lesiones mecánicas u otros incidentes. Se deberán utilizar lentes de seguridad con la sombra adecuada
Se debe utilizar ropa protectora resistente al calor y/o al fuego, delantal o pechera, protección para las piernas, mangas y guantes.	Se debe utilizar calzado alto para evitar que la escoria o material incandescente penetre al pie. NO utilice calzado flojo, mal abrochado o bajo.
Se debe usar ropa limpia. No use ropa que se haya manchado con aceite o grasa.	Es necesario que haya una ventilación adecuada en el área de trabajo de corte o soldadura
Se deberá utilizar protección auditiva, no sólo porque haya ruido, sino porque también existe la posibilidad de que el chisporroteo o las chispas pudieran penetrar en los oídos.	Se deberá utilizar una capucha de mezclilla o de algún material resistente al fuego o alguna otra protección para la cabeza en contra de chispas o chisporroteo.
Se deberá proteger a los trabajadores que se encuentran laborando cerca del área de trabajo para evitar que sean lesionados debido a la exposición a la radiación por arco. Si su estación no puede ser protegida, todas las personas que se encuentren en un rango de 23 metros de distancia del lugar, deberán utilizar protección ocular cuando se estén llevando a cabo operaciones de corte o soldadura.

PROCESO CON GAS		ESPESOR METAL BASE		SUGERENCIA DE SOMBRA
PROCESO CON GAS		(in)	(mm)	SUGERENCIA DE SOMBRA
SOLDADURA	LIGERO	< 1/8”	< 3.2	4 ó 5
	MEDIO	1/8” – 1/2"	3.2 – 13	5 ó 6
	PESADO	> 1/2"	> 13	6 u 8
CORTE	LIGERO	< 1	< 25	3 ó 4
	MEDIO	1” – 6”	25 – 100	4 ó 5
	PESADO	< 6”	> 100	5 ó 6

El número de sombra es propuesto como sugerencia y puede variar dependiendo de las necesidades particulares de cada usuario.

PROCESO	DIAMETRO DEL ELECTRODO	CORRIENTE DE ARCO (AMPERES)	SOMBRE DE PROTECCION MINIMA	SOMBRA DE PROTECCION SUGERIDA
ELECTRODO REVESTIDO	< 3/32”	< 60	7	10
	3/32” – 5/32”	60 – 160	8	10
	5/32” – 1/4"	> 160 – 250	10	12
MIG	0.023”	< 60	7	10
	0.023” – 0.035”	60 – 160	7	10
	0.035” – 0.045”	< 160 – 250	10	12
	0.045” – 0,062”	> 250 – 500	10	14
TIG	0.020” – 0.040”	< 50	8	10
TIG	1/16” – 3/32”	50 – 150	8	12
CORTE CON PLASMA
LIGERO		< 300	8	9
MEDIO		300 – 400	9	12
SEVERO		400 – 800	10	14
ARCO AIRE
	5/32” – 5/16”	< 500	10	12
	5/16” – 3/4"	500 – 1000	11	14

El número de sombra es propuesto como sugerencia y puede variar dependiendo de las necesidades particulares de cada usuario.

1 Las sombras aquí mostradas son solo sugerencias. Se recomienda comenzar con la sombra más obscura al momento de soldar. Posteriormente se debe utilizar una sombra menos obscura hasta llegar al óptimo para la vista.

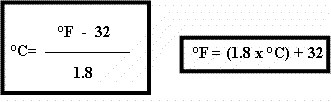

°C		°F	°C		°F	°C		°F
0	=	21	60	=	140	200	=	392
10	=	50	70	=	158	250	=	482
20	=	68	80	=	176	300	=	572
30	=	86	90	=	194	350	=	562
40	=	104	100	=	212	400	=	752
50	=	122	150	=	302	500	=	932
